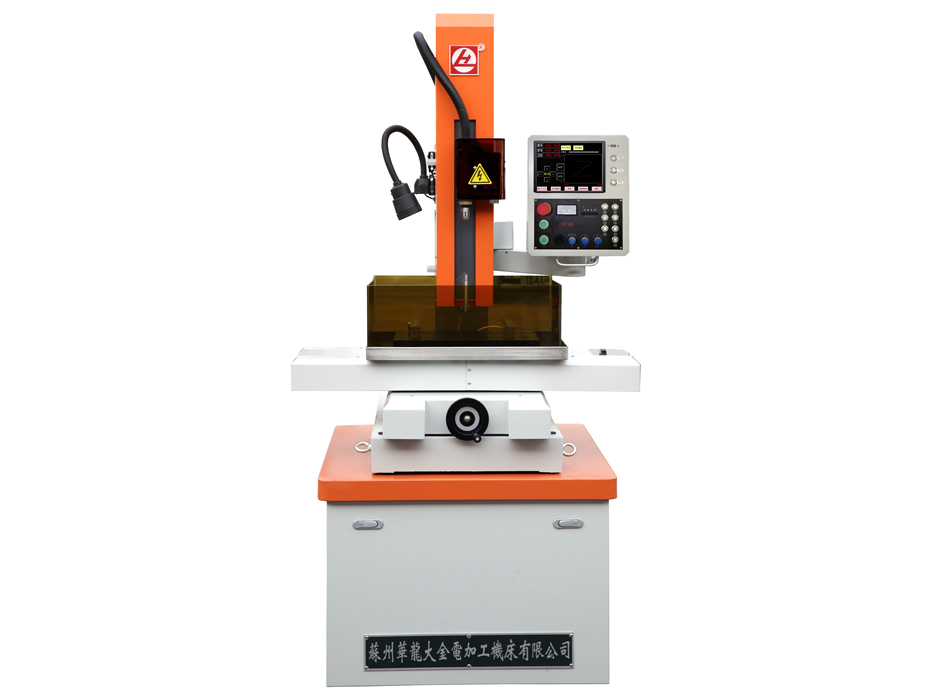

一、基本原理與特點
1．床身設有連體高壓水泵
2．主軸采用伺服電機控制，實現細電極高效穩定加工
3．Z軸采用直線導軌，可較好的保證Z軸機械垂直度
4．能加工不銹鋼、淬火鋼、硬質合金、銅、鋁等各種導電材料
5．能加工孔徑Φ0.2-3.0mm，最大深徑比能達300:1以上
6．加工速度每分鐘可達30-60mm
7．能直接從斜面、曲面穿入
8．工作臺X、Y、Z軸配有光柵尺
9．手動自動一體，隨意切換加工
二、主要技術參數
參 數 | DSCNC-703 |
裝夾電極直徑 | Φ0.2-Φ3.0 |
主軸頭行程 | 250 |
主軸伺服行程 | 360 |
工作臺尺寸(長×寬)（mm） | 320×440 |
X*Y行程 | 300×400 |
導向器與工作臺最大距離 | 250 |
最大加工電流（A） | 30 |
最大加工速度(mm/min) | 30-60（視材料電極而定） |
輸入最大功率 | 3.5 |
電源輸入方式（V/HZ） | 380/50 |
工作液 | 水/皂化液 |
工作液過濾方式 | 淺隙式 |
最大工作液壓力 | 8 |
最大工作物荷重 | 300 |
控制方式 | 三軸自動 |
西門子7寸觸摸屏 | 穿孔專用系統 |
西門子PLC | 穿孔專用系統 |
機床外形尺寸（長×寬×高）（mm） | 1100×1100×2300 |
機床重量 | 600 |
三、基本配置
1．不銹鋼按鈕面板，一鍵式加工
2．XYZ及輔助軸均采用了直線導軌
3．硬質合金旋轉頭，體積小
4．超大規模集成電路，使脈沖電源極為可靠
5．高中低電壓電源，大功率美國VMOS場效應
6．電動型二次行程
7．延長操作控制箱，充分考慮以人為本
8．品牌九家LED照明燈。
9．專用柱塞泵，淺隙式過濾器
10．大理石臺面
11．不銹鋼工件裝夾附件
12．隨機備件及耗材
13．配置沖水功能，開關可調節
14．100%穿透導電桿
15．XY軸混合式電機
四、主要部件清單
機械類
序號 | 名稱 | 單位 | 數量 | 生產廠家 |
1 | XYZ絲桿 | 根 | 3 | 臺灣TBI |
2 | Z軸螺紋絲杠 | 根 | 1 | 福建 |
3 | XYZ軸直線導軌 | 根 | 6 | 臺灣銀泰 |
4 | 鑄件 | 臺套 | 1 | 蘇州中日合資沙特卡鑄件 |
電器類
序號 | 名稱 | 單位 | 數量 | 生產廠家 |
1 | Z軸一次電機 | 只 | 1 | 日本三洋 |
2 | 升降電機 | 只 | 1 | 寧波中大 |
3 | 旋轉電機 | 只 | 1 | 寧波中大 |
4 | 變壓器 | 臺 | 廈門順亮 | |
5 | 接觸器 | 套 | 臺灣士林 | |
6 | 光柵數顯 | 套 | 1 | 廣州信和 |
五、裝箱單
序號 | 名 稱 | 規 格 | 數 量 |
1 | 主機 | DSCNC-703 | 1臺 |
2 | 導向器 | φ0.5mm | 2 個 |
3 | 導向器 | Φ1.0mm | 2 個 |
4 | 密封圈 | φ0.5mm | 10 個 |
5 | 密封圈 | Φ1.0mm | 10 個 |
6 | 電極 | φ0.5mm | 100 根 |
7 | 電極 | Φ1.0mm | 100 根 |
8 | 壓板 | M8 | 1 套 |
9 | 校正芯棒 | 1 個 | |
10 | 過濾水箱 | 1 只 | |
11 | 底腳 | 4個 | |
12 | 內六角扳手 | M1.5-M10 | 1 套 |
13 | 活絡扳手 | 200mm | 1把 |
14 | 螺絲刀(十字） | 6*125 mm | 1 把 |
15 | 螺絲刀(一字） | 6*125 mm | 1 把 |
16 | 剪刀 | 2005 | 1把 |
17 | 出廠資料 | 1 套 |
